產品特點

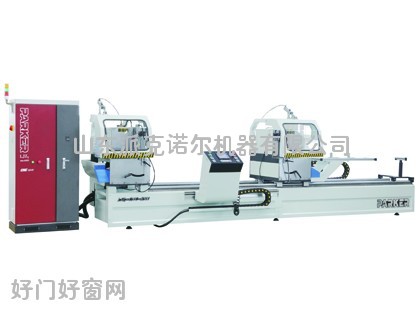

- 應用范圍：用于鋁型材及幕墻型材的切割下料。
- 案 例：
- 產品介紹：
特點：

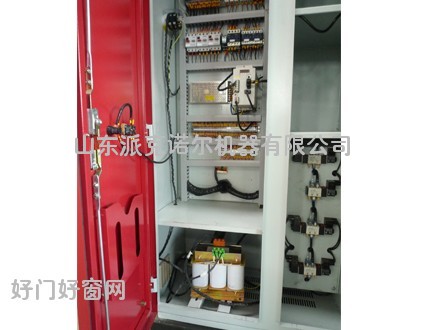

整機機架通過多次強度計算及承重強度分析，采用高強度矩形管焊接而成。整機機架通過酸洗、磷化并進行人工時效處理后噴漆。本機采用高品質電氣元件，可靠性高。整機控制系統線路全部采用防護處理，檢修操作更安全。氣動系統采用進口氣動元件，壽命長易保養，并配有自動濾水、放水、潤滑氣缸等功能。是加工生產優良鋁合金門窗的主要設備。
◆ 加工范圍大，用于鋁型材及幕墻型材的切割下料。
◆ 加工效率高，適合規模化生產。安全防護設置齊全。
◆采用CNC技術，精密高導程滾珠絲杠傳動，對不同規格型材可實現自動定尺下料。
◆ 機身采用先進的鋼結構設計，經過時效處理，保證機身良好的鋼性，不易變形。
◆ 高品質進口鋁型材專用硬質合金鋸片，保證精確的切割性能。
◆ 主軸精度高，保證鋸片轉動平穩，有效提高型材切割面的表面質量。
◆ 鋸片進給系統采用氣液阻尼缸，確保勻速進給，運動平穩。
◆ 進給系統采用進口導軌，直線軸承運動副，運動精度高，定位準確。
◆ 機頭自動回轉，雙向定位、夾緊，準確且穩定。
技術參數：
重復定長精度： ≤0.2㎜
角度誤差： ±4′
平 面 度： ≤0.1㎜
垂 直 度： ≤0.1㎜
粗 糙 度： Ra12.5 µ m
電 源： 380V 50Hz (三相四線)
電機功率： 2.2 kw×2
轉 速： 2800rpm
鋸片規格： Φ500×4.4×Φ30×Z120
工作氣壓： 0.5—0.8 Mpa
耗 氣 量： 200L/min
鋸切角度： 90° 45°
鋸切長度： Max 4200㎜ Min500㎜
鋸切寬度： Max140㎜
鋸切高度： Max 300㎜
外形尺寸： 6000㎜×1320㎜×1600㎜
重 量： 1600㎏
